產品概述

我公司制造的落煤管清堵機是針對火力發電廠循環流化床鍋爐供煤系統普遍存在的落煤管堵煤.水泥廠熟料管堵料.化工廠物料管堵料進行研發的新產品，該設備運行安全方便，不占管內空間，不影響介質流量，功率小，密封好，操作簡單，可自動或手動控制，運行可靠。

物料管中流動物料含水量大于8%、物料流動性降低、粘度增加。物料逐漸粘于管壁形成物料拱。清堵機刮刀定時沿管壁內側36O度旋轉將管壁清理干凈。使物料拱無法形成堵塞.尤其對循環流化床鍋爐落煤管清理效果更好。安裝后，即使遇雨雪天氣也可保證鍋爐落煤管正常運行，可有效減少因堵煤造成的停爐檢修損失，降低工人的勞動強度，從而幫助企業獲得更大經濟效益。

落煤管清堵機外觀      型號：QD-325

設計思想

清堵機的設計思想是預防為主，即清堵機定時清理物拱，當物拱未形成之前，清堵機已將落料管內壁清理干凈，使物料拱無法形成而造成堵塞。

QD-325型清堵機內置在落料管內的刮刀沿著落料管內壁做軸向36O度圓周運動。

控制原理

清堵機分為自動、手動兩種控制模式。

手動控制：手動點動啟動按扭，清堵機刮刀在物料管內壁360度圓周運動，清堵機刮刀將管內壁清理干凈。

自動控制：將自動/手動開關切換至自動位置，整定雙時間控制器（依現場實際情況整定）。例如，T1.20分鐘.T2.16秒.設定20分鐘16秒，即清堵機每20分鐘工作一次，一次工作持續16秒.(8秒鐘刮刀旋轉－周.等待時間及工作時間的可調整范圍：自1秒至99小時），工作完畢，清堵機自動回到原位置準備20分鐘后下一次工作。

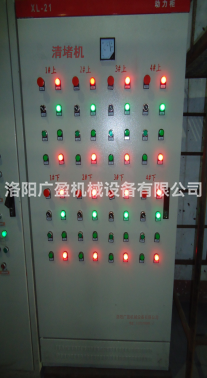

控制原理圖

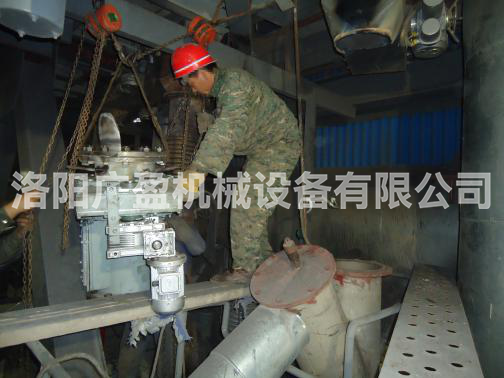

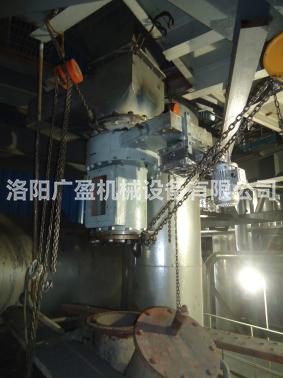

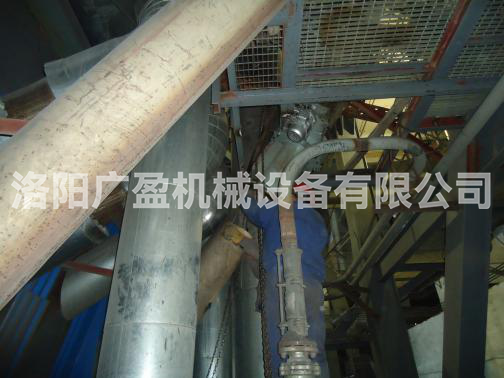

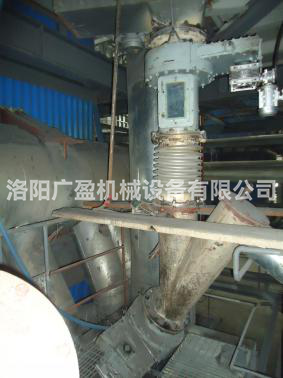

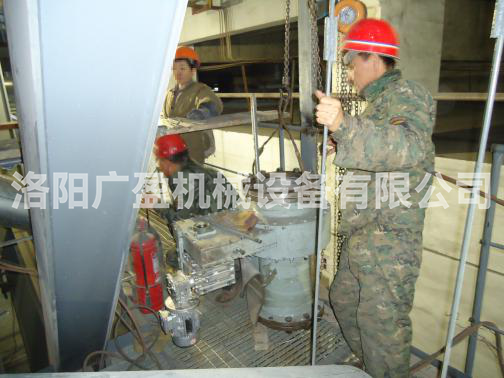

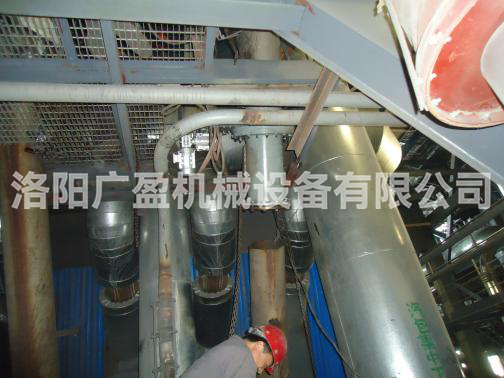

落煤管清堵機安裝圖
